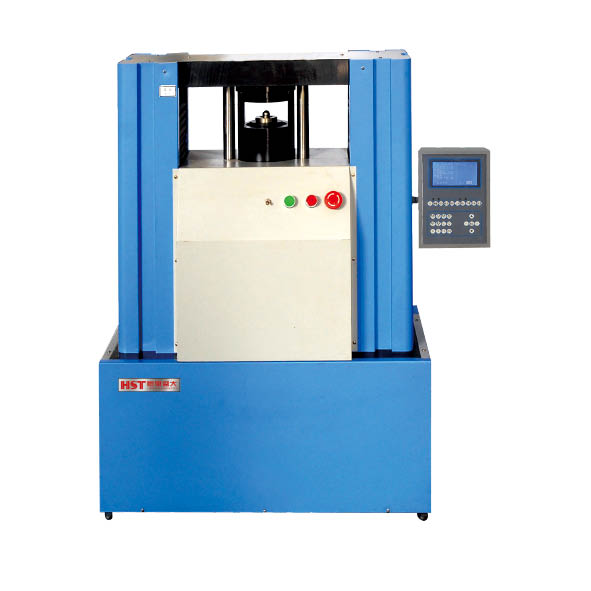

GBW-60S
GBW-60S
產品分類： 杯突試驗機系列
產品概述：本試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。
一、 性能說明:
本試驗機是對金屬薄板和帶材進行工藝性試驗的設備。可實現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。
所謂杯突試驗，即用一定規格的鋼球或球狀沖頭，向周邊具有10KN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為被試板材的杯突值，此杯突值用來判斷材料的塑性變形性能。
二、主要技術指標：
|
規格型號
|
GBS-60B
|
|
可試鋼板厚度
|
標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）
|
|
板材寬度
|
100mm
|
|
沖頭行程
|
60mm
|
|
夾緊活塞行程
|
19-21 mm
|
|
沖杯負荷
|
60kN
|
|
夾緊負荷
|
25kN
|
|
模具規格
|
標準沖頭直徑：Φ20±0.05mm，標準墊模孔徑：Φ33±0.1mm
標準壓?？讖剑害?7±0.05mm；（非標定做）
|
|
數顯分辨率
|
0.01mm
|
|
數顯方式
|
LCD數顯
|
|
顯示內容
|
夾緊力、沖壓力、位移及杯突值、速率
|
|
控制方式
|
手動調節速率、自動判斷記錄杯突值
|
|
結構特點
|
復合油缸、雙油泵供油、光柵尺測量
|
(以上參數僅供參考，詳細參數以真實設備為主)
